REVOLUS 90
Scorrevole lineare.
- Portata
- 130 kg ad anta singola / 2 × 90 kg
Area tecnica
LABEL · Porte scorrevoli
REVOLUS
Automazione ridondante per porte scorrevoli e telescopiche installate sulle vie di esodo.
Come funziona.
Automazione scorrevole ridondante per ingressi nei quali la disponibilità dell’apertura è essenziale. L’architettura con due motori è pensata per gestire anche il guasto di un componente; l’impiego su una via di esodo richiede una configurazione completa adeguata al progetto.
Immagine: LABEL.
Materiali e ingombri
Il prodotto, nel dettaglio.
Materiali e finiture
Traversa e copertura in alluminio; doppia motorizzazione, cinghia e sistema elettronico di controllo. Abbinabile ai profili e alle ante previsti per la configurazione scelta.
Spazio per l'installazione
La versione lineare richiede spazio laterale per le ante. La telescopica aumenta il passaggio disponibile rispetto alla zona di raccolta. I disegni distinguono le tre traverse.
- REVOLUS 90 · H × P
- 100 × 135 mm
- REVOLUS 150 · H × P
- 120 × 150 mm
- REVOLUS T · H × P
- 120 × 210 mm
- Lunghezza traversa
- Fino a 6.500 mm
- Protezione
- IP22
Sezioni e disegni quotati
Modelli e configurazioni

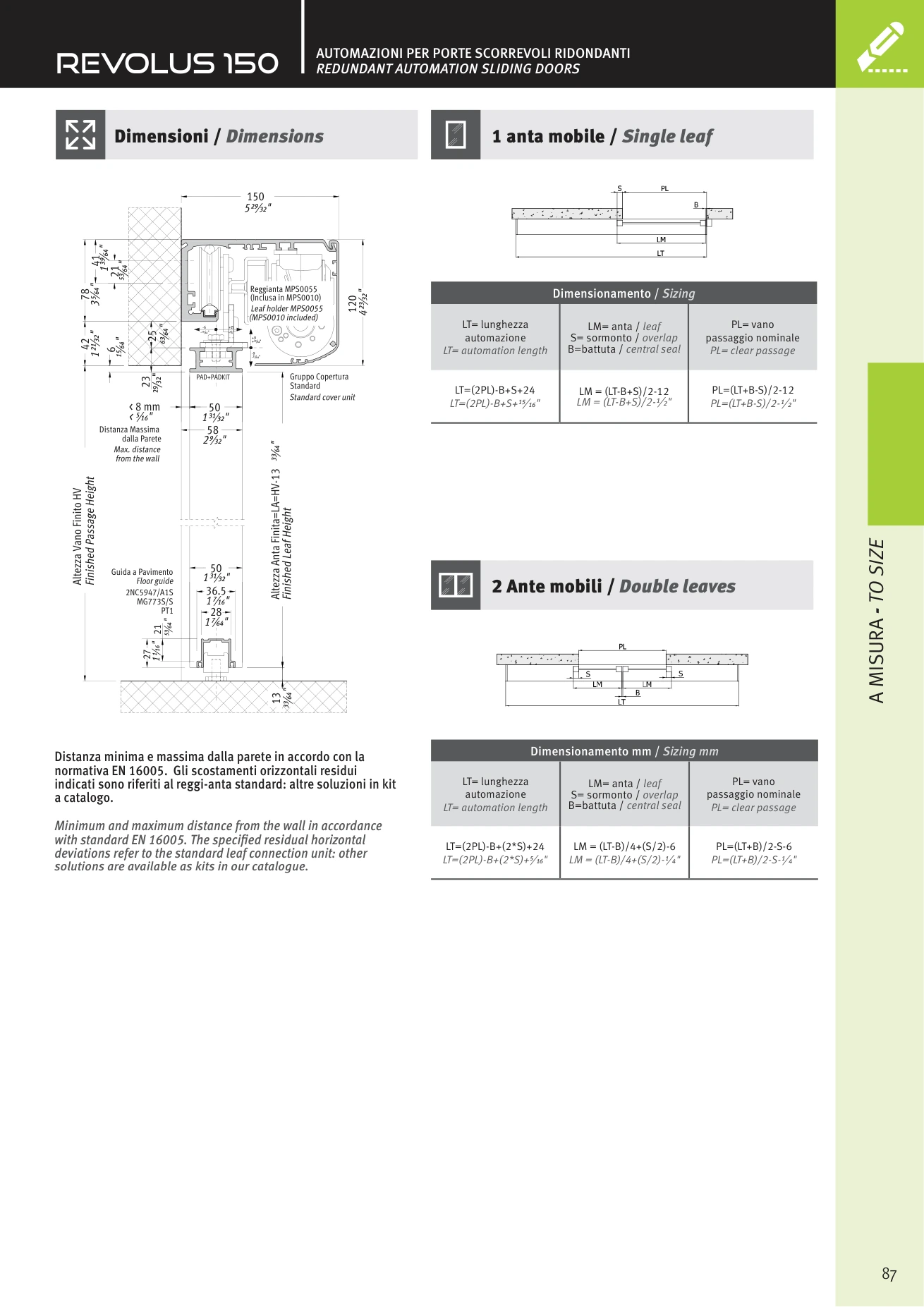

REVOLUS 150
Scorrevole lineare per ante più pesanti.
- Portata
- 200 kg ad anta singola / 2 × 150 kg

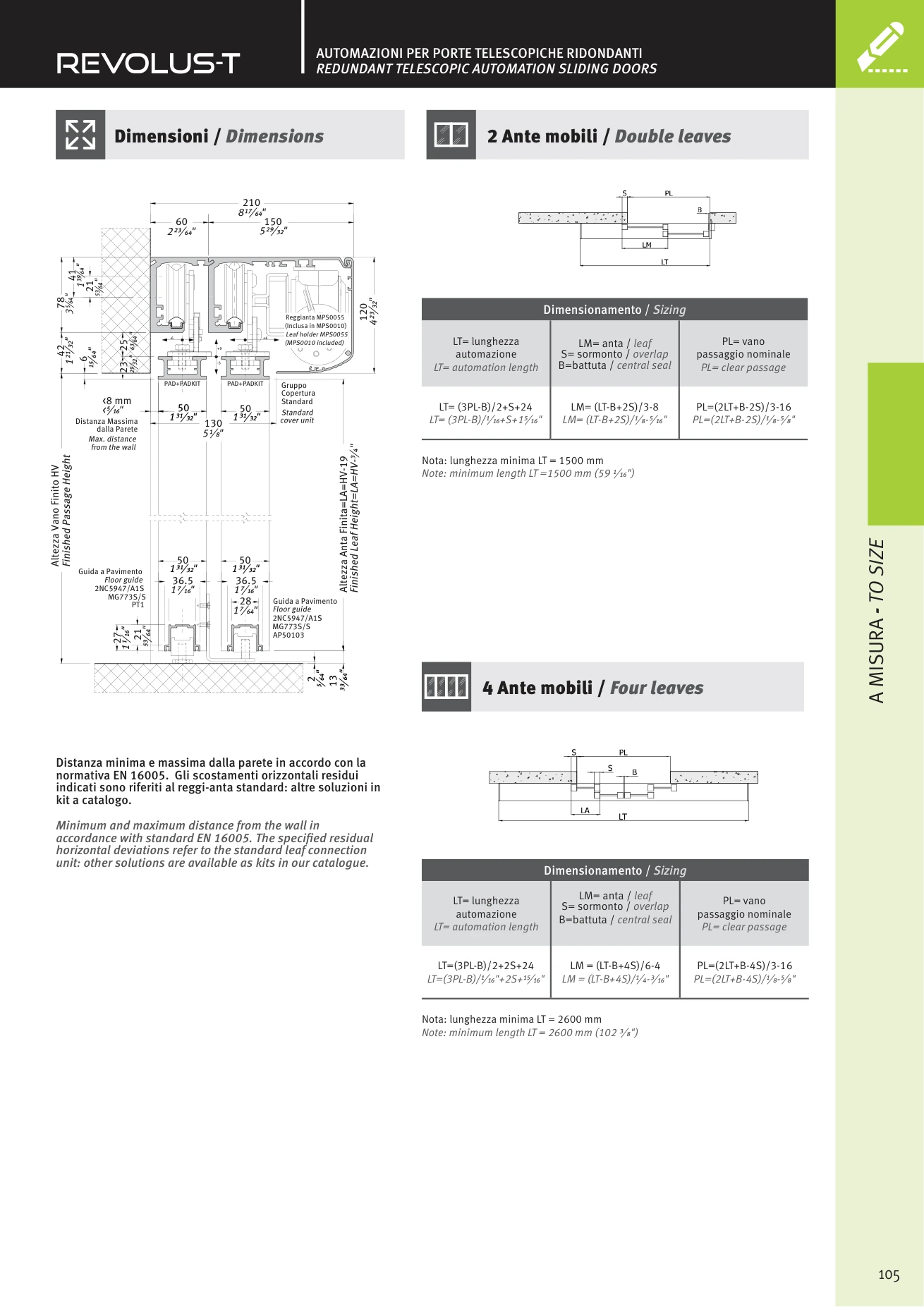

REVOLUS T
Soluzione telescopica.
- Portata
- 2 × 150 kg / 4 × 75 kg
Dati e disegni LABEL, riorganizzati da Revolution. Le dimensioni del singolo componente e il passaggio utile sono misure diverse. Configurazione, accessori e quote di posa vengono verificati sul progetto prima dell'installazione.
Lo immagini nel tuo progetto?
Contattaci indicando REVOLUS: non serve conoscere già il modello, cominciamo dalla tua esigenza.
