LABEL · Porte a battente
NEPTIS PLUS INVERS
Automazione per uscite di emergenza a battente e per l’aerazione nei sistemi di evacuazione dei fumi.
Come funziona.
La versione INVERS utilizza la molla per aprire la porta in assenza di alimentazione. È una funzione specifica da integrare nel progetto dell’edificio e nel sistema di comando, dopo avere verificato il comportamento richiesto in emergenza.
Immagine: LABEL.
Materiali e ingombri
Il prodotto, nel dettaglio.
Materiali e finiture
Carter in alluminio, motore a 24 V, gruppo a molla e braccio metallico. La versione B comprende la configurazione con batteria.
Spazio per l'installazione
Le tavole mostrano la geometria della famiglia NEPTIS PLUS. Il braccio e le condizioni di apertura della versione INVERS vanno verificati sul serramento.
- NB INVERS · L × H × P
- 550 × 110 × 120 mm
- NB INVERS B · L × H × P
- 730 × 110 × 120 mm

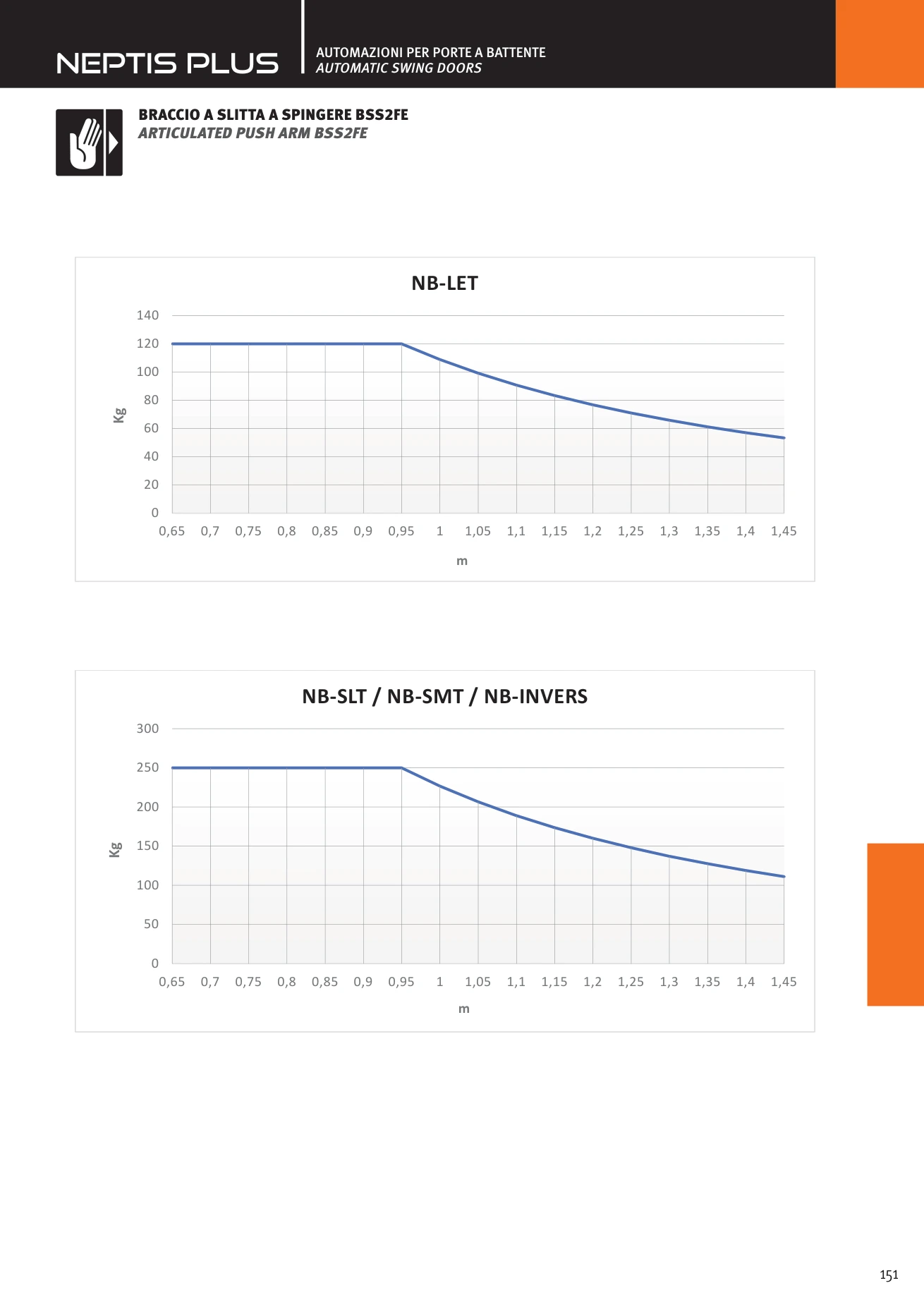

- Portata
- Fino a 250 kg
- Funzione della molla
- Apertura in assenza di corrente
- Protezione
- IP31

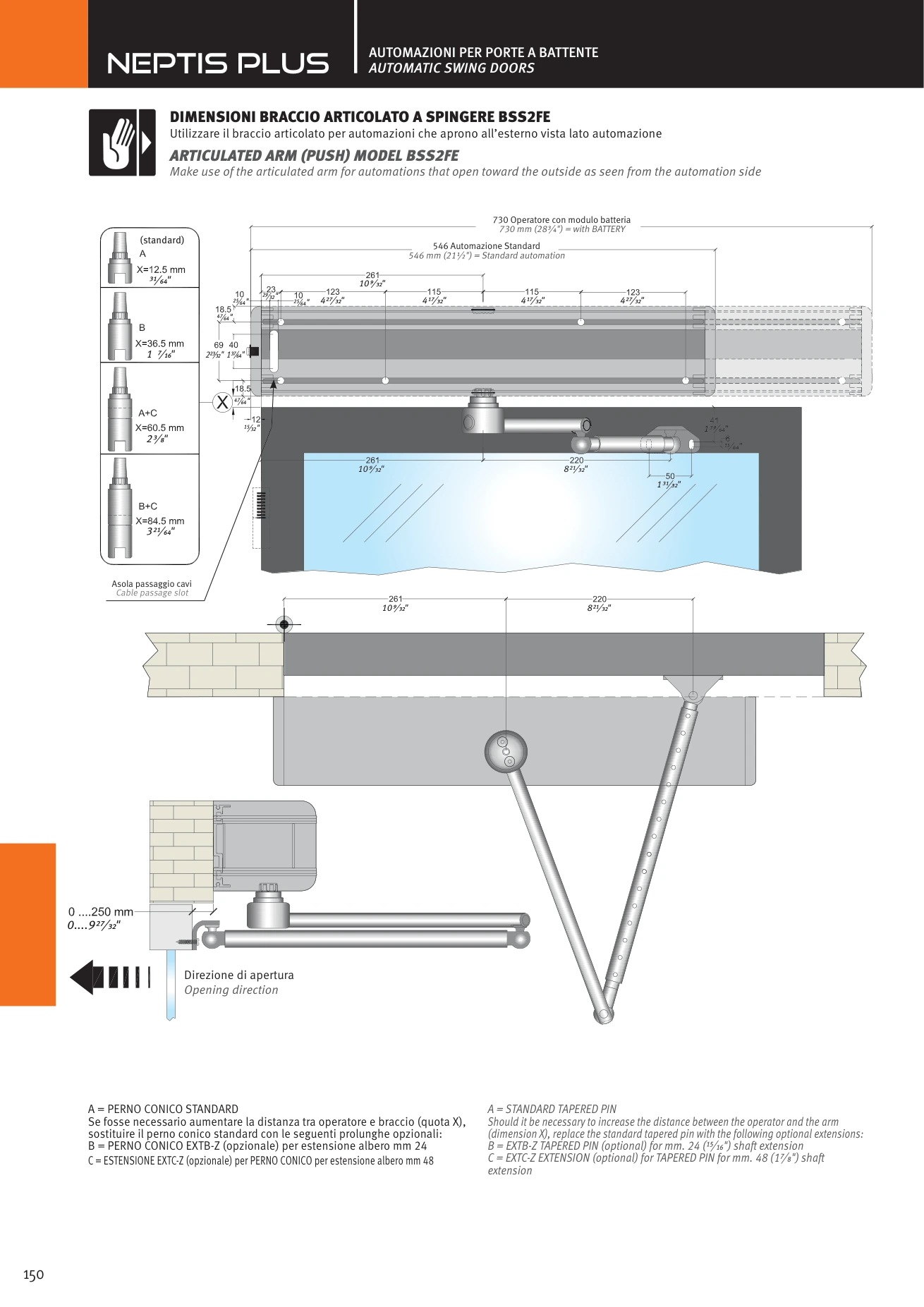

Sezioni e disegni quotati
Dati e disegni LABEL, riorganizzati da Revolution. Le dimensioni del singolo componente e il passaggio utile sono misure diverse. Configurazione, accessori e quote di posa vengono verificati sul progetto prima dell'installazione.
Lo immagini nel tuo progetto?
Contattaci indicando NEPTIS PLUS INVERS: non serve conoscere già il modello, cominciamo dalla tua esigenza.
