LABEL · Ingressi automatici
LB50 APN
Porte scorrevoli vetrate con telaio in alluminio e meccanismo antipanico a sfondamento meccanico.
Come funziona.
La variante a sfondamento del sistema LB50 permette la rotazione delle ante nelle configurazioni antipanico previste. L’abbinamento di ante mobili e semifisse viene definito in base all’ingresso.
Immagine: LABEL.
Materiali e ingombri
Il prodotto, nel dettaglio.
Materiali e finiture
Profili in alluminio LB50 con dispositivi meccanici di sfondamento, cerniere e guarnizioni dedicate.
Spazio per l'installazione
I limiti qui indicati si riferiscono all’ingresso scorrevole lineare del catalogo LABEL 2026. Le configurazioni telescopiche e le ante semifisse hanno limiti distinti. Verificare lo spazio di sfondamento, le cerniere, le dimensioni effettive delle ante e il passaggio utile sul disegno tecnico.
- Sistema profili
- LB50 con meccanismo antipanico
- Passaggio P · una / due ante
- 600–1.200 / 1.200–2.400 mm, configurazione lineare
- Altezza passaggio utile K
- Fino a 2.700 mm, configurazione lineare
- Peso anta mobile
- Fino a 105 kg, configurazione lineare

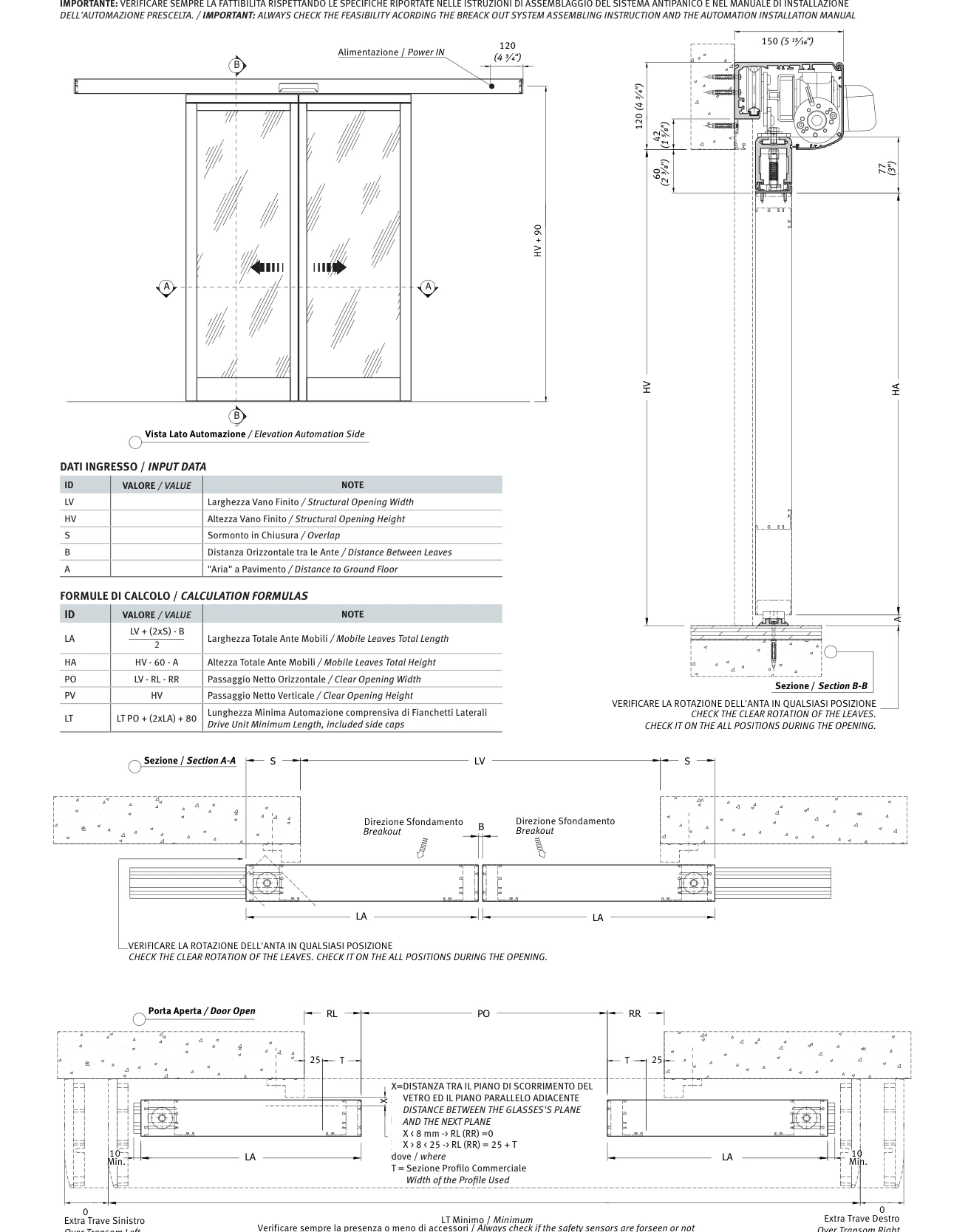

Sezioni e disegni quotati
Dati e disegni LABEL, riorganizzati da Revolution. Le dimensioni del singolo componente e il passaggio utile sono misure diverse. Configurazione, accessori e quote di posa vengono verificati sul progetto prima dell'installazione.
Lo immagini nel tuo progetto?
Contattaci indicando LB50 APN: non serve conoscere già il modello, cominciamo dalla tua esigenza.
