LB50
Porte vetrate con telaio in alluminio per accessi con grandi flussi pedonali e vetri fino a 32 mm.
Come funziona.
Un sistema di profili per ingressi con flussi pedonali frequenti. Può essere abbinato alle automazioni ETERNA e REVOLUS, anche in composizioni a due ante o telescopiche.
Immagine: LABEL.
Materiali e ingombri
Il prodotto, nel dettaglio.
Materiali e finiture
Profili in alluminio da 50 mm, guarnizioni e fermavetri per vetri singoli o isolanti.
Spazio per l'installazione
Le sezioni mostrano l’abbinamento tra profilo, vetro, guida e automazione. La profondità totale e lo spazio laterale dipendono dalla composizione: lineare, telescopica o con ante fisse. I limiti dimensionali vanno verificati insieme alla portata dell’automazione.
- Spessore profilo
- 50 mm
- Spessori vetro
- 8 / 10 / 32 mm
- Passaggio · una / due ante
- 700–2.000 / 1.200–3.000 mm
- Altezza vano
- Fino a 3.000 mm

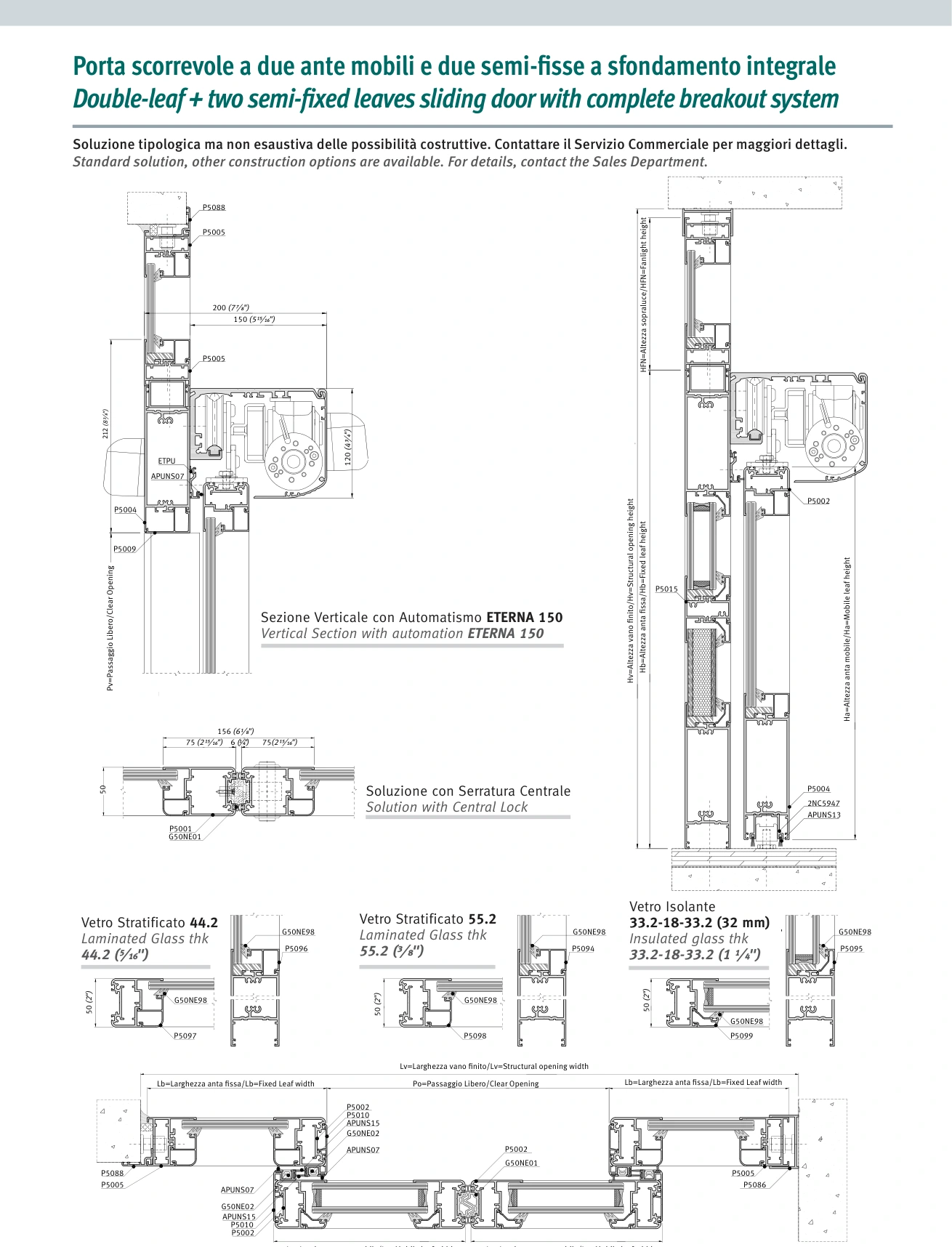

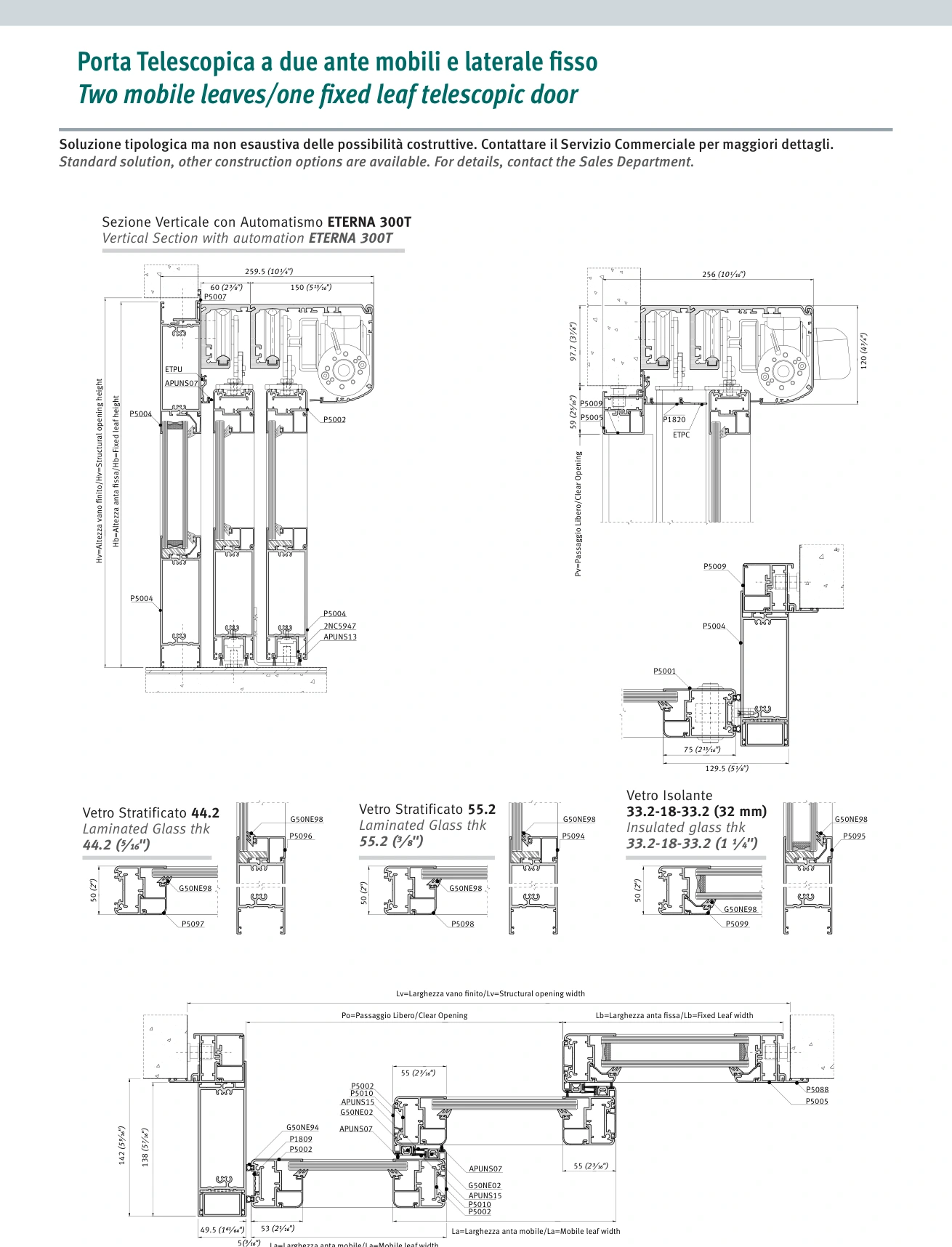

Sezioni e disegni quotati
Dati e disegni LABEL, riorganizzati da Revolution. Le dimensioni del singolo componente e il passaggio utile sono misure diverse. Configurazione, accessori e quote di posa vengono verificati sul progetto prima dell'installazione.
Lo immagini nel tuo progetto?
Contattaci indicando LB50: non serve conoscere già il modello, cominciamo dalla tua esigenza.
