LABEL · Ingressi automatici
LB35

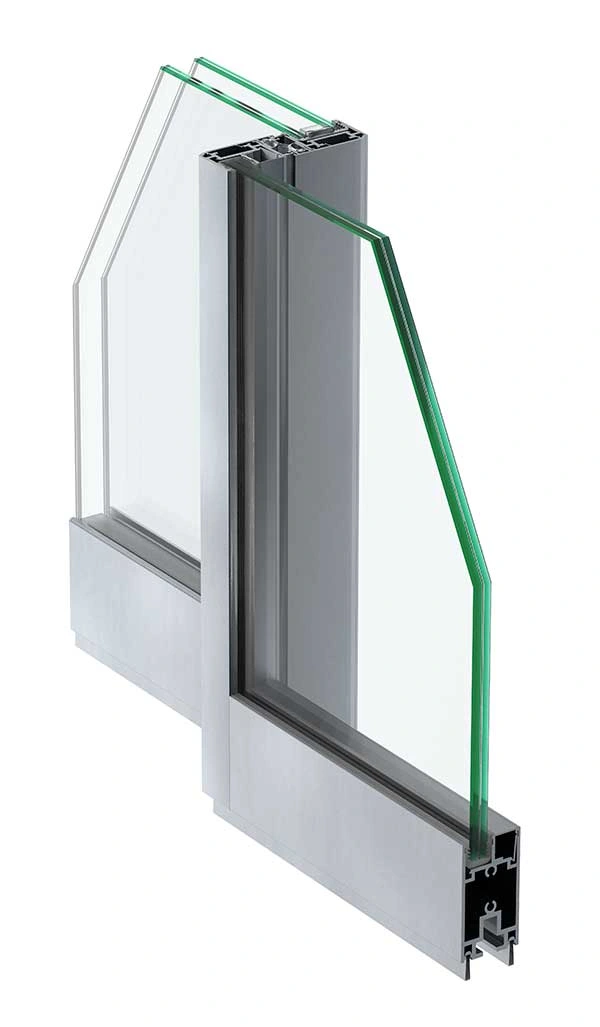

Porte scorrevoli con telaio in alluminio per ambienti interni ed esterni, compatibili con vetri fino a 28 mm.
Come funziona.
Un sistema di profili per porte automatiche con più possibilità di vetratura. Le soluzioni lineari e telescopiche si adattano alla composizione dell’ingresso.
Immagine: LABEL.
Materiali e ingombri
Il prodotto, nel dettaglio.
Materiali e finiture

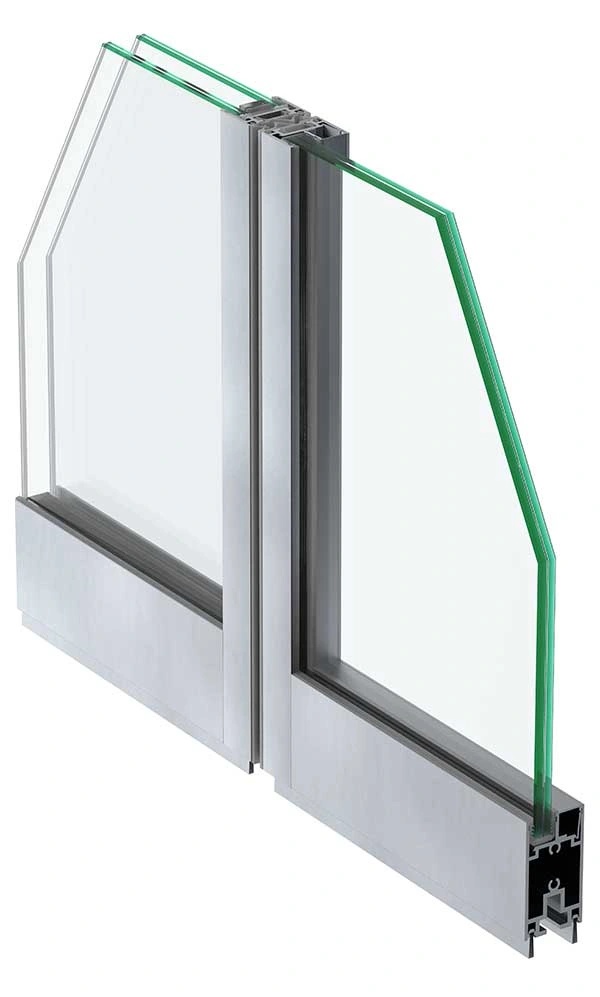

Profili in alluminio da 35 mm, con finitura anodizzata o RAL. Vetratura singola o isolante secondo fermavetro e guarnizioni.
Spazio per l'installazione
Le sezioni mostrano l’abbinamento tra profilo, vetro, guida e automazione. La profondità totale e lo spazio laterale dipendono dalla composizione: lineare, telescopica o con ante fisse. I limiti dimensionali vanno verificati insieme alla portata dell’automazione.
- Spessore profilo anta
- 35 mm

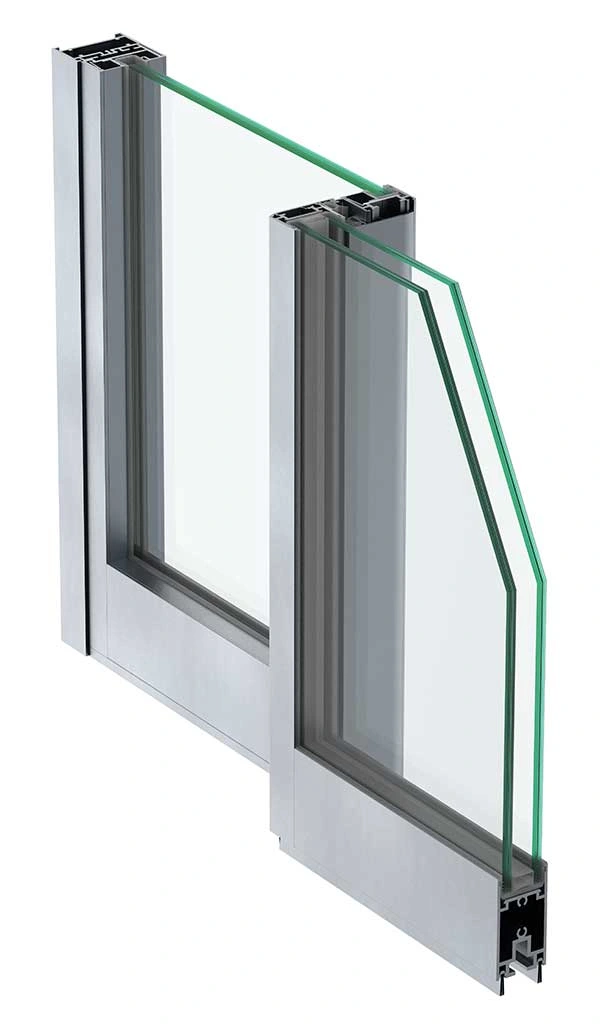

- Telaio fisso preassemblato
- 50 mm
- Vetro
- 8 / 10 mm oppure isolante da 28 mm
- Passaggio · una / due ante
- Singola: 700–2.000 mm. Doppia: 1.200–2.800 mm con ETERNA 90; 1.200–3.000 mm con ETERNA 150.
- Altezza vano
- Fino a 3.000 mm

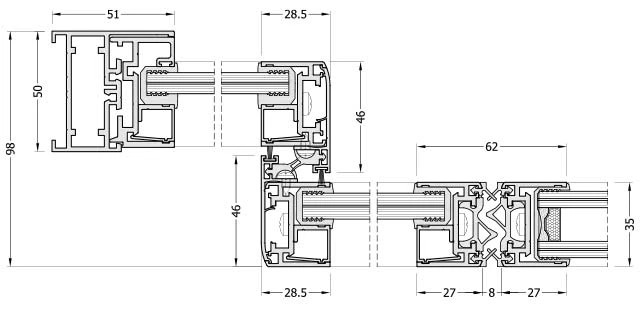

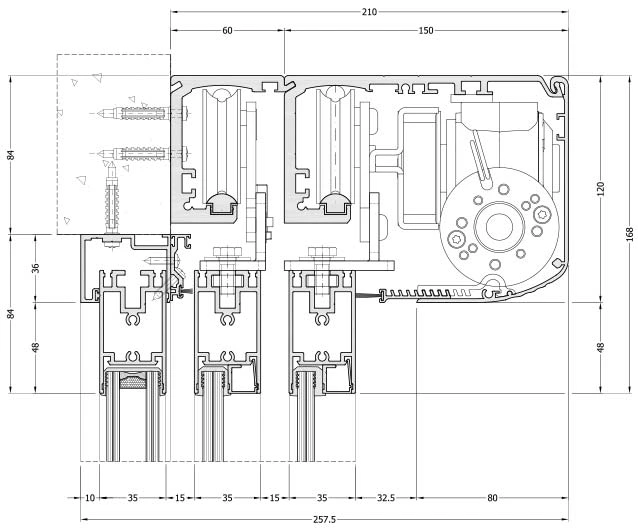

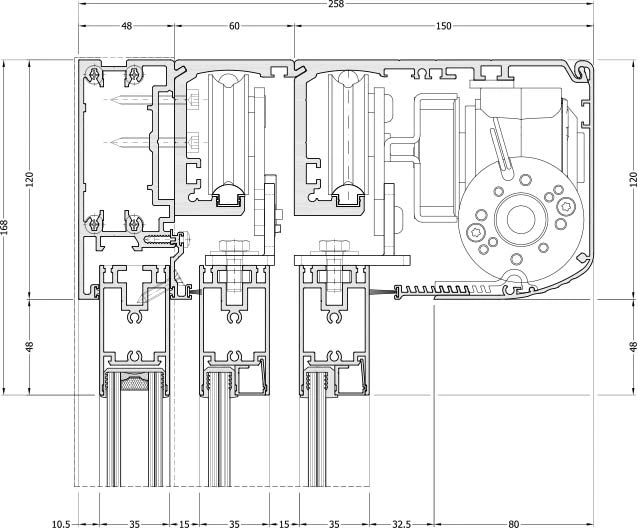

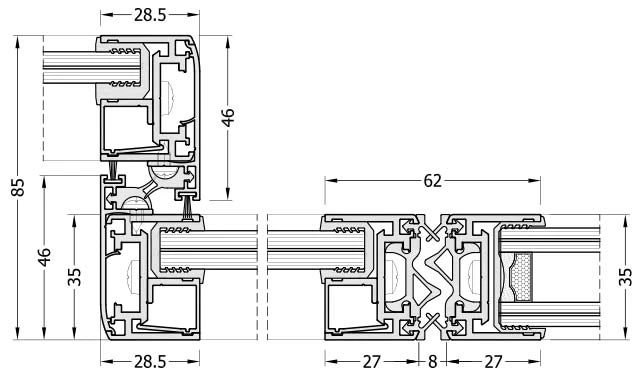

Sezioni e disegni quotati
Dati e disegni LABEL, riorganizzati da Revolution. Le dimensioni del singolo componente e il passaggio utile sono misure diverse. Configurazione, accessori e quote di posa vengono verificati sul progetto prima dell'installazione.
