LABEL · Porte tagliafuoco
EVOLUS TF
Porte automatiche vetrate scorrevoli tagliafuoco, per integrare il passaggio pedonale con le esigenze di compartimentazione.
Come funziona.

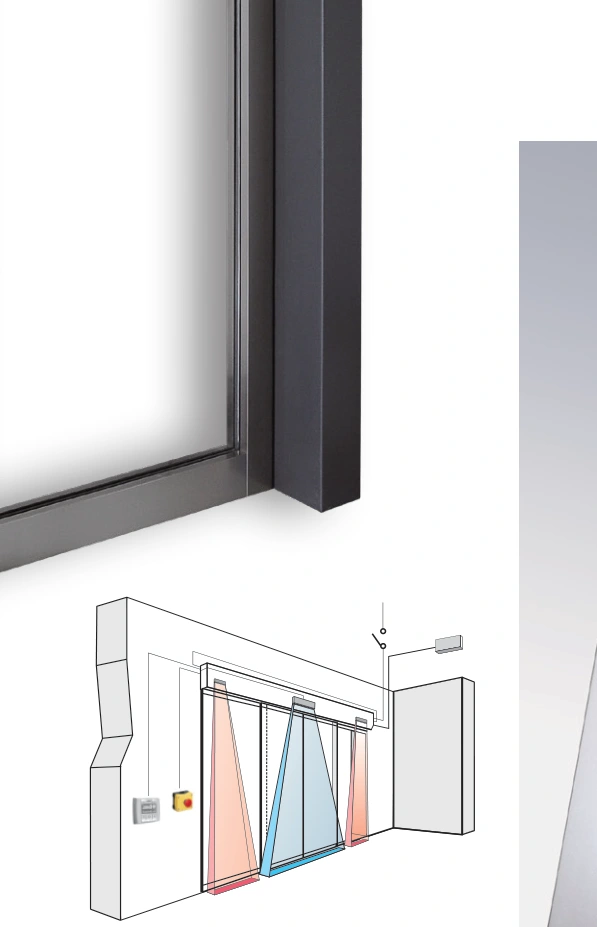

Una porta automatica scorrevole progettata come insieme resistente al fuoco. La classe richiesta dipende dalla composizione completa di vetri, telaio, automazione e posa prevista per il progetto.
Immagine: LABEL.
Materiali e ingombri
Il prodotto, nel dettaglio.
Materiali e finiture
Struttura portante in acciaio zincato, materiali isolanti e rivestimenti in alluminio o acciaio. Vetratura resistente al fuoco Pyrostop nella configurazione prevista.
Spazio per l'installazione
La sezione va verificata insieme al tipo di parete e ai fissaggi. Il sistema completo deve corrispondere alla configurazione documentata per la classe richiesta.
- Classi disponibili
- EI30 / EI60, secondo configurazione
- Vetro EI30
- 15 mm
- Vetro EI60
- 23 mm
- Automazione · altezza × profondità
- 120 × 150 mm
- Lunghezza automazione
- Fino a 6.500 mm
- Spessore totale serramento BLOXALL
- 70 mm
- Telaio portante in acciaio zincato
- 2 mm
Sezioni e disegni quotati
Dati e disegni LABEL, riorganizzati da Revolution. Le dimensioni del singolo componente e il passaggio utile sono misure diverse. Configurazione, accessori e quote di posa vengono verificati sul progetto prima dell'installazione.
